КИТ Поливомоечная машина КО-713 летний вариант (FM_lab 1:43)

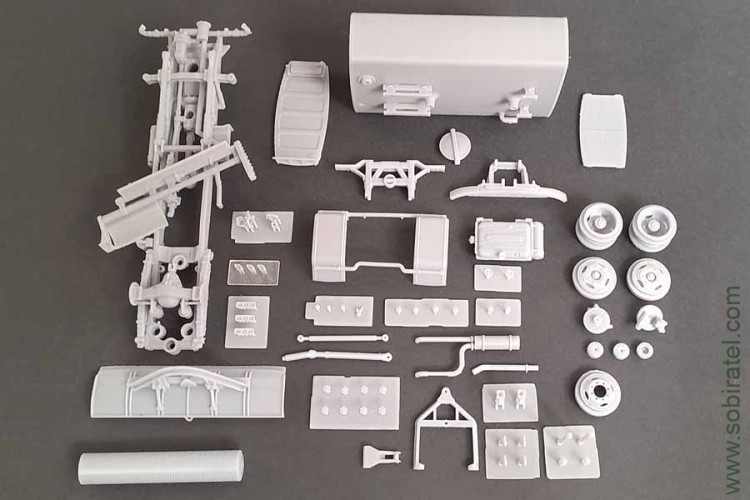

В состав набора входят:
1 цистерна
2 подготовленное шасси(рама) с поворотным мостом
3 бампер с кронштейном гидравлики
4 цилиндр и шток гидравлики 5 задний свес рамы
6 отвал
7 щетка
8 крылья задние
9 передняя стенка цистерны
10 задняя стенка цистерны
11 горловина цистерны
12 заглушка трубы малая
13 заглушка трубы большая
14 сопло 15 вентиль-барашек
16 выхлопная из двух частей
17 дышло отвала
18 верхний рычаг отвала
19 кардан
20 рулевая тяга(используется как кондуктор для сгибания тяги из проволоки)
21 бензобак с ресивером
22 тормозной регулятор (устанавливается между ресиверами и кронштейном щетки с правой стороны
23 вентиль крышки цистерны
24 диск запасного колеса
25 диск передний
26 диск задний
27 розетка пневматическая ( на заднюю поперечину рамы)
28 розетка электрическая ( на заднюю поперечину рамы)
29 втулка-подшипник для сборки переднего моста
30 булавки-гвоздики для сборки переднего моста
31 корпус фонаря заднего
32 линза фонаря заднего
33 поворотный кулак переднего моста

Порядок сборки и рекомендации:
1 обработать все места поддержек, обработать цистерну шлифовальной бумагой Р400-600, обработать все привалочные плоскости и проверить стыкуемость деталей.
2 собрать шасси - установить поворотные кулаки предварительно собрав их отдельно (с использованием втулок из набора или с подшипниками 6х3х2).
Сначала вставляется рулевая тяга (пункт 6) между рессорой и кронштейном отвала,
затем на нее надеваются кулаки и затем кулаки вставляются на балку моста и фиксируются булавками-гвоздиками. Установить бак на штифты 0.8 или 1 мм (отверстия в раме предварительно аккуратно прогнать сверлом -0.8 или 1 мм
установить бампер, задний свес, тормозной регулятор и фаркоп. 3 собрать цистерну предварительно на ровной поверхности обточив переднюю плоскость цистерны (места примыкания передней крышки цистерны) вентиль в крышку цистерны вклеивается после покраски!
4 установить цистерну и кабину на шасси перед покраской и проверить их положение относительно рамы. При необходимости подогнать привалочные плоскости на цистерне.
5 установить рулевую тягу сделаную из жесткой проволоки 0.8 или 1 мм ,тягу из комплекта испольновать как шаблон(кондуктор для выгибания металлической)
6 Покрасить все элементы (модель на фото окрашена автомобильной базовой краской под лак. Цвета РАЛ: белый BMW218 Alpinweiss,Голубой SEAT412,Оранжевый RAL2000
все мелкие элементы разбиты на цветовые группы,их желательно красить не отделяя от поддержек!
7 порядок сборки - 1 установить кабину(заднее крепление выполнить на клей и штифт или петлю из проволоки)(крепление на винт невозможно!) 2 установить цистерну на винты 2х10 3 установить щетку,запасное колесо ,кардан 4 установить отвал(возможно выполнить съемный)

Набор рассчитан на установку кабины АВД, ССМ и производных или кабину образца 90г нашего производства (Fm_lab0016)
Шины применяются любые, посадочный размер на дисках универсальный (авд,харьков и др.)

На фото представлен пример сборки.
